千萬進口設備三相電壓失衡故障深度排查實錄

起初所有人都把排查重心放在低壓電纜、車間配電柜、變頻器負載側，反復緊固所有接線端子、重新壓接電纜銅鋁過渡接頭、檢測補償電容投入狀態，低壓側排查全部做完，故障依舊反復。大家一度懷疑變壓器繞組、低壓無功補償裝置存在缺陷，甚至猜測大功率變頻器諧波放大三相不平衡，直到我們向上溯源高壓供電回路，才找到一處關鍵隱蔽故障。

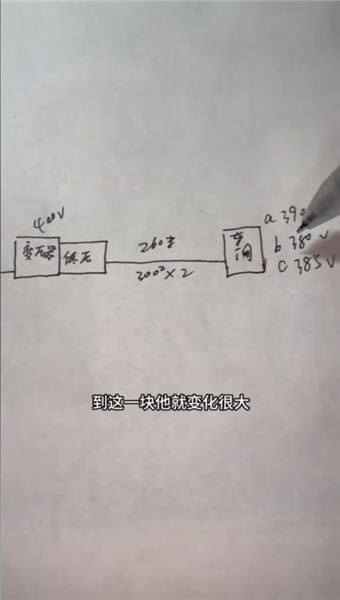

通往變壓器的 4000V 高壓進線刀閘出現嚴重損壞，三臺高壓隔離開關有兩臺觸點接觸不良，刀閘配套瓷瓶開裂破損，觸點氧化燒蝕形成不穩定接觸電阻。高壓側某兩相虛接，大電流工況下接觸電阻劇烈變化，高壓輸入三相電壓持續失衡，經過變壓器變壓后，直接傳導至低壓 400V 系統，造成車間末端 A、B、C 三相電壓出現十幾伏到二十伏的固定差值。變壓器低壓出線端電壓尚且平穩，可經過 250 米長線傳輸后，疊加線路壓降、阻抗差異，三相電壓差距進一步放大，出現 A 相 390V、B 相 380V 這類明顯失衡工況。

這里給大家科普核心原理：高壓刀閘虛接會造成高壓側三相輸入不對稱，變壓器無法輸出均衡三相低壓；再疊加低壓長距離鋁纜、線纜載流量不足、兩路電纜并聯阻抗不一致多重問題，雙重疊加之下，低速小電流時線路壓降、接觸壓降數值小，故障隱藏；一旦提速大電流通過，虛接處、長電纜上的壓降差異被成倍放大，電壓瞬間暴跌、劇烈波動，變頻器對三相電壓平衡度要求極高，輕微不平衡都會造成輸入電流畸變、過載保護觸發，設備直接降速。

現場更換全新高壓刀閘，修復高壓側接觸不良問題后，三相電壓不平衡度大幅降低，但長線纜帶來的壓降、負載波動問題并未徹底根除。我們現場梳理出三套可行整改方案，也想和各位電氣師傅探討最優解決方案：

第一套根治方案：遷移變壓器至車間設備門口，縮短低壓側 250 米超長輸送距離，將高壓電纜引至車間附近，低壓出線距離控制在數十米內。低壓線路長度大幅縮減后，線路阻抗、電壓損耗會顯著下降，再配合變壓器自帶低壓無功補償，末端電壓穩定性會從根源提升，徹底解決長線纜壓降、三相阻抗不均問題，設備滿速運行不再受限，是長期穩定生產最優方案，但涉及高壓線路改造、土建橋架施工，改造成本高、施工周期長。

第二套低成本改造方案：在車間設備進線柜加裝就地動態無功補償裝置，分相補償電容或者 SVG 靜止無功發生器。車間就地補償可以實時抵消電機、變頻器產生的無功損耗，降低線路傳輸電流，減少長電纜壓降，同時分相補償能夠微調各相無功功率，縮小三相電壓差值，無需改動變壓器位置，施工簡單、投入更低，適合短期內快速改善工況，緩解電壓偏低、不平衡問題。

第三套配套優化方案同步實施：1. 全線復測兩路 300 平方鋁電纜所有接頭，使用熱成像儀排查發熱點，重新緊固所有母排、電纜端子，消除局部接觸電阻；2. 核算設備峰值電流，可新增一路同規格電纜三路并聯，提升整體載流量，降低單根線纜電流，減少線路壓降；3. 變頻器前端加裝輸入電抗器，抑制諧波，削弱電壓波動對變頻模塊的沖擊，緩解電流過載現象；4. 重新核對車間所有三相負載分配，保證各相負載功率均衡，避免偏載加劇三相失衡。

整套故障排查歷時數日，多位專業電工、設備工程師輪番檢測，從低壓負載、變頻器、配電柜、電纜橋架一路查到高壓刀閘，才定位多重故障疊加的復雜工況。很多大型工業配電故障都不是單一問題導致，高壓電源缺陷、低壓線路設計缺陷、線纜選型余量不足、負載特性影響多重因素交織，才會出現低速正常、高速徹底癱瘓的特殊現象。

高壓觸點虛接、長距離大電流鋁纜輸送、電纜并聯阻抗不一致、大功率變頻負載，這四類問題疊加，是本次千萬設備供電故障的核心誘因。目前現場更換高壓刀閘后設備運行狀況明顯好轉，但長線纜壓降、三相小幅不平衡問題依舊存在，就地補償、遷移變壓器兩套方案各有優劣，成本、施工難度、治理效果差距明顯，歡迎從事高壓、工業配電、電路維修的同行在評論區分享經驗，聊聊這種長距離大功率變頻設備，哪種整改方案性價比更高，還有沒有我們沒考慮到的優化手段。

正常工況下三相電壓差值應控制在 5% 以內，大功率變頻設備標準要求甚至更嚴苛，電壓不平衡不僅會限制設備產能，長期失衡還會導致電機繞組過熱、變頻器功率模塊老化燒毀、電纜加速發熱絕緣老化，千萬級進口機組一旦損壞維修成本極高，廠區配電前期規劃一定要把控線纜長度、載流量、高壓觸點質量、無功補償配套，從源頭規避這類復雜供電故障。
